1 范圍

      GB 10395的本部分規定了設計和制造農用和園藝用懸掛式、半懸掛式、牽引式和自走式播種機（包括播種、施肥聯合作業機）的安全要求及判定方法。

      本部分還規定了制造廠應提供的安全操作信息的類型（包括遺留風險）。在執行本部分的同時應執行GB 10395.1。

      當GB 10395的本部分要求與GB 10395.1不一致時，本部分優先于GB 10395.1。

      GB 10395的本部分規定了與制造廠可預見條件下使用播種機相關的重大危險（在附錄A中列出），危險狀態和事件，但不包含下列情況引起的危險：

      ——電氣設備受到外部影響；

      ——能源供應失效；

      ——控制系統的失效或故障；

      ——高速旋轉零部件的損壞；

      ——種子（肥料）裝載設備。

      本部分不適用于帶有驅動式耕作部件且不可分離的耕作播種聯合作業機（見3.2）。

      本部分不包括環境危害和電磁兼容，也不包括專業人員保養和維護的相關危險。

      注：本部分不涉及對道路交通管理方面的危險。

      本部分不適用于本文件發布之前生產的播種機。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB 10395.1-2009 農林機械 安全 第1部分：總則（ISO 4254-1：2008，MOD）

      GB/T 15706-2012 機械安全 設計通則 風險評估與風險減小（ISO 12100：2010，IDT）

      GB 23821-2009 機械安全 防止上下肢觸及危險區的安全距離（ISO 13857：2008，IDT）

      GB/T 25078.1 聲學 低噪聲機器和設備設計實施建議 第1部分：規劃（ISO/TR 11688-1：1995,IDT)

      GB/T 25078.2 聲學 低噪聲機器和設備設計實施建議 第2部分：低噪聲設計的物理基礎(ISO/TR 11688-2:1998,IDT)

3 術語和定義

      GB 10395.1和GB/T 15706界定的以及下列術語和定義適用于本文件。

3.1

      播種機 seed drill

      連續播撒種子的機器。

      注：例如，谷類作物就是用這種方式播種的。

3.2

      帶有驅動式耕作部件且不可分離的耕作播種聯合作業機 seed drill with integrated andinseparable powered soil-working tools

      同時帶有播種功能和耕作功能，且兩種功能都不能單獨使用的播種機。

3.3

      單粒播種機 single seed drill

      每次播撒一粒種子，且種子間距均勻的播種機。

      注1：例如，甜菜就是用這種方式播種的。

      注2：附錄B給出了這種播種機的示例。

3.4

      播種施肥聯合作業機 combined seed and fertilizer drill

      同時能播撒種子和肥料的機器。

4 安全要求和/或防護措施

4.1 基本要求

      播種機應遵守本條款的安全要求和/或防護措施。除非本部分另有規定，應遵守GB 10395.1的規定。

      應按第5章的要求測量檢查安全要求和/或防護措施。

4.2 操縱機構

4.2.1 在帶動力工具的耕作部件后部安裝的播種機的手動操縱機構應滿足下列要求：

      a）播種機停機時應能調整；

      b）手動操縱機構應置于使操作者不需要在機器前部就能操縱的位置。如操作者站在地面上，且位于圖1的陰影區以外就能操縱，則認為滿足要求。播種機外邊界不包括劃行器［見6.1a）］。

單位為毫米

      說明：

      1——播種機外邊界；

      2——不應設置手動操縱機構的區域；

      3——前進方向；

      4——機器下掛接點（如果有）。

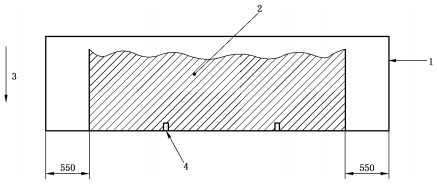

圖1 不應設置手動操縱機構的區域（在帶動力工具的耕作部件后部安裝的播種機）

4.2.2 對于其他類型的播種機，手動操縱機構的位置應滿足下列要求：

      a) 播種機停機時應能進行調整；

      b) 拖拉機駕駛位置的操作者在播種機前面直接觀察不到機器的情況下，手動操縱機構的位置應設置在操作者站在地面上或提供的臺階上就能調整、維修或裝載易接近的位置，且應設置在陰影區域以外（見圖2）。

單位為毫米

      說明：

      1——播種機外邊界；

      2——左右下掛接點；

      3——不應設置操縱機構的區域。

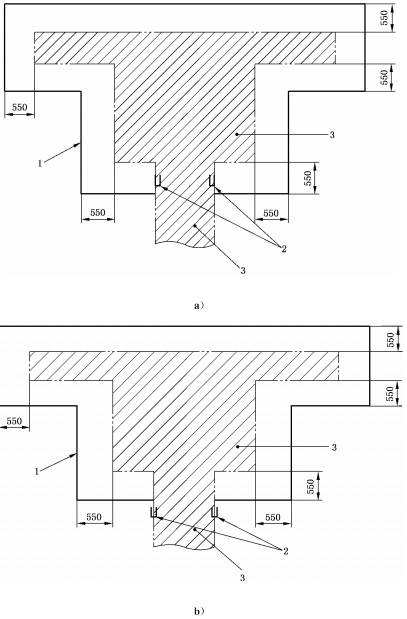

圖2 不應設置手動操縱機構的區域
