1 范圍

      本標準規(guī)定了化學氧自救器初期生氧器的術(shù)語和定義、分類、技術(shù)要求、試驗方法、檢驗規(guī)則、標志、 包裝、運輸和貯存。

      本標準適用于化學氧自救器用的氯酸鹽熱分解式初期生氧器、酸瓶起動藥劑式初期生氧器、壓縮氧 小氣瓶式初期生氧器等（以下簡稱初期生氧器）。

2 規(guī)范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有 的修改單（不包括勘誤的內(nèi)容）或修訂版均不適用于本標準，然而，鼓勵根據(jù)本標準達成協(xié)議的各方研究 是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GBJ 87 工業(yè)企業(yè)噪聲控制設計規(guī)范

      GB 7230-87 氣體檢測管裝置

      GB/T 10111 利用隨機數(shù)骰子進行隨機抽樣的方法

      MT 62 煤礦許用電雷管瓦斯安全性測定方法和判定規(guī)則

      MT 137.1 礦井空氣中有害氣體一氧化碳測定方法（檢測管法）

      MT 274 二氧化碳測定方法（檢測管法）

      MT 279 礦井空氣中有害氣體氮氧化物測定方法（檢測管法）

      MT 425-1995 隔絕式化學氧自救器

3 術(shù)語和定義

      下列術(shù)語和定義適用于本標準。

3.1

      初期生氧器 starter

      化學氧自救器為佩帶者初期供氧的產(chǎn)品。

3.2

      供氧時間 oxygen supply time

      初期生氧器起動后能夠有效為佩帶者進行初期供氧的時間。

3.3

      總供氧量 total oxygen supply content

      初期生氧器起動后能夠有效為佩帶者提供氧氣的總量。

3.4

      外殼溫度 shell temperature

      初期生氧器起動后，外殼表面的最高溫度。

3.5

      起動力 the strength of starting

      正常起動初期生氧器時所需要的力。

3.6

      引發(fā)率 solicitation rate

      引發(fā)初期生氧器的比例。

3.7

      熱穩(wěn)定性 heating stability

      單位時間內(nèi)初期生氧器在高溫下不自行放氧、不起動的性能。

3.8

      安全性 security

      初期生氧器不自行起動，起動時不發(fā)出明火、不引燃（爆）瓦斯的性能。

3.9

      閃火 flash fire

      引發(fā)初期生氧器時，出氣口或擊發(fā)觸點處出現(xiàn)火花的現(xiàn)象。

4 分類

      化學氧自救器初期生氧器按原理和起動方式分為打火帽式、壓電陶瓷式、酸瓶起動藥劑式和壓縮氧小氣瓶式。

5 要求

5.1 一般性要求

5.1.1 產(chǎn)品應符合本標準的規(guī)定，并按照規(guī)定程序批準的圖樣和文件制造。

5.1.2 制造初期生氧器的材料應采用難燃材料（較高的氧指數(shù)）并具有很好的抗酸堿性。

5.1.3 機械撞擊結(jié)構(gòu)的撞擊零件的制造材料應采用銅或不銹鋼（避免產(chǎn)生高能火花）。

5.1.4 外置型機械撞擊“火帽”起動結(jié)構(gòu)，應有對“火帽”采取的隔離保護結(jié)構(gòu)，防止“火帽”在起動時被意外擊穿。

5.1.5 外置型機械撞擊“壓電陶瓷”起動結(jié)構(gòu)，應采取適當結(jié)構(gòu)防止放電火花外泄。

5.1.6 外置型初期生氧器的氧氣出口與生氧罐的氧氣入口的連接零件應采用金屬材料或難燃材料制造。

5.1.7 采用壓縮氧小氣瓶供氧時，應保證開關有效，避免失靈、漏氣。

5.1.8 內(nèi)置型酸瓶起動藥劑式初期生氧器，應保證粘接膠在有效期范圍內(nèi)，避免酸瓶脫落，初期生氧器失靈、漏氣。

5.2 供氧時間

      溫度（20±2）℃、氣壓（101.3±1.34）kPa時，初期生氧器供氧時間應大于35 s,且小于80 s。

5.3總供氧量

      溫度（20±2）℃、氣壓（101.3±1.34）kPa時，初期生氧器總供氧量應大于4 L。

5.4外殼溫度

      溫度（20±2）℃、氣壓（101.3±1.34）kPa時，初期生氧器外殼溫度應低于250 ℃。

5.5 有害氣體含量[溫度（20±2）℃、氣壓（101.3±1.34）kPa]

5.5.1 初期生氧器供氧時一氧化碳含量應不大于80×10^-6。

5.5.2 初期生氧器供氧時二氧化碳含量應不大于0.2%（Vol/Vol）。

5.5.3 初期生氧器供氧時氮氧化物含量（以NO₂計）應不大于3X10^-6。

5.5.4 初期生氧器供氧時氯氣含量應不大于2×10^-6。

5.6 起動力

      正常起動初期生氧器時起動力，應大于20 N,且小于60 N。

5.7 引發(fā)率

      引發(fā)初期生氧器的比例應為100%。

5.8 抗跌落性能

      將初期生氧器裝入配套的化學氧自救器中，進行跌落試驗后，初期生氧器整體結(jié)構(gòu)應保持完好，初期生氧器不自行起動放氧。

5.9 抗?jié)L動沖擊性

      將初期生氧器裝入配套的化學氧自救器中，經(jīng)滾動沖擊試驗后，初期生氧器整體結(jié)構(gòu)應保持完好, 初期生氧器不自行起動放氧。

5.10 熱穩(wěn)定性

      初期生氧器經(jīng)熱穩(wěn)定性試驗，不自行放氧，冷卻至室溫，引發(fā)后應符合本標準5.2和5.4。

5.11 耐低溫性能

      初期生氧器經(jīng)過低溫試驗，引發(fā)后應符合本標準5.2。

5.12 安全性

5.12.1 初期生氧器引發(fā)時，出氣口和擊發(fā)觸點處，應不出現(xiàn)閃火。

5.12.2 初期生氧器進行瓦斯安全性試驗時，不應引燃（爆）瓦斯。

5.13 噪聲

      引發(fā)初期生氧器的噪聲應不大于75 dB（A）。

5.14 整體密封性

      裝配好的初期生氧器的殼體和各連接處在1 kPa（100 mm水柱）壓力下，1 min內(nèi)壓力下降數(shù)值應不大于30 Pa。

5.15 外觀和有效期

      初期生氧器外觀應光滑完整，不缺配件，無銹跡、劃痕、尖銳棱角、毛刺等。

      初期生氧器有效期，自出廠之日起為5.5年。

6 試驗方法

      型式試驗除本標準5.12條和5.15條外，其余各項都在做完抗跌落性能和抗?jié)L動沖擊性能之后試驗。

6.1 供氧時間、總供氧量、外殼溫度的測定

6.1.1 儀器、設備

      a）濕式氣體流量計:額定流量0.5 m³/h；

      b） 秒表；

      c）熱電偶：測溫范圍應不小于（0?350）℃ ,誤差應不大于± 1.5 ℃,響應時間應不大于0.5 s；

      d）高溫計:測量范圍應不小于（0?350）℃ ,誤差應不大于± 1.5 ℃,響應時間應不大于0.5 s；

      e）專用固定架。

6.1.2 測定步驟

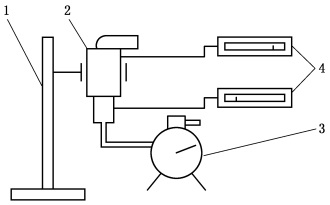

      測定裝置如圖1所示。

      1--專用固定架；

      2--初期生氧器；

      3--濕式氣體流量計;

      4--熱電偶高溫計。

圖1 測定裝置示意圖

以上為標準部分內(nèi)容，如需看標準全文，請到相關授權(quán)網(wǎng)站購買標準正版。
