1 范圍

      本標準規定了煤田鉆探用金剛石取心鉆頭的類型與參數、技術要求、試驗方法、檢驗規則、標志、包 裝、運輸和貯存。

      本標準適用于煤田等固體礦產鉆探、工程施工、煤礦井下瓦斯抽放、注水與排水等鉆孔的回轉及沖 擊回轉鉆進用金剛石取心鉆頭（以下簡稱鉆頭）。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件.僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T  228-2002 金屬材料 室溫拉伸試驗方法（ISO 6892：1998（E），EQV）

      GB/T  9097.1-2002 燒結金屬材料（不包含硬質合金）表觀硬度的測定 第一部分：截面硬度基本均勻的材料（ISO 4498-1:1990, EQV）

      GB/T 13264 不合格品百分?jǐn)?shù)的小批計數抽樣檢驗程序及抽樣表

      JB/T 3233 鉆探用人造金剛石燒結體

      JB/T 7989 超硬磨料人造金剛石技術條件

      JC 220 天然金剛石

      MT/T 154.1 煤礦機電產品型號編制方法 第1部分：導則

3 類型與參數

3.1 類型

3.1.1 鉆頭按金剛石類別和鑲嵌方式分類，類型及代號見表1。

表1 鉆頭類型及代號

 3.1.2 鉆頭取心方式及代號見表2.

表2 鉆頭取心方式及代號

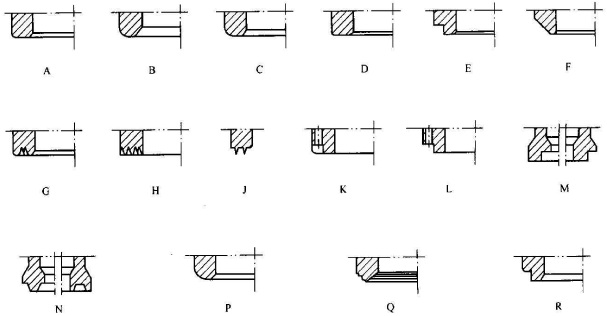

 3.1.3 鉆頭唇面形狀及代號宜采用圖I和表3的形式。生產廠家采用其他唇面形狀時，可以自行確定代號并做出說明。

圖1 鉆頭唇面形狀

表3 唇面形狀代號

3.2 型號

3.2.1 鉆頭型號的編制應符合MT/T 154.1的規定。

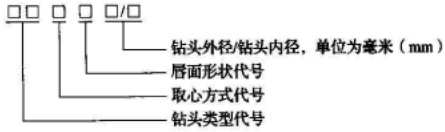

3.2.2 鉆頭型號組成和排列方式為：

      示例：TBSC75/54.5為天然金剛石表鑲普通雙管半BS形片面取心鉆頭，外粒75 mm，內行54.5 mm。
