1 范圍

      本標準規定了采煤機械用DO型浮動油封的術語和定義、結構和基本尺寸、標記方法、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于采煤機械用DO型浮動油封。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 528-1998 硫化橡膠或熱塑性橡膠拉伸應力應變性能的測定(eqv ISO 37:1994)

      GB/T 531-1999 橡膠袖珍硬度計壓入硬度試驗方法(ISO 7619:1986,IDT)

      GB/T 1184-1996 形狀和位置公差未注公差值(eqv ISO 2768-2:1989)

      GB/T 1690-2006 硫化橡膠或熱塑性橡膠耐液體試驗方法(ISO 1817:2005,IDT)

      GB/T 1804-2000 一般公差 未注公差的線性和角度尺寸的公差(eqv ISO 2768-1:1989)

      GB/T 1958 產品幾何量技術規范(GPS) 形狀和位置公差 檢測規定

      GB/T 2828.1-2003 計數抽樣檢驗程序 第1部分：按接收質量限（AQL）檢索的逐批檢驗抽樣計劃（ISO 2859-1:1999,IDT）

      GB/T 2829-2002 周期檢驗計數抽樣程序及表（適用于對過程穩定性的檢驗）

      GB/T 3452.2-2007 液壓氣動用O形橡膠密封圈 第2部分：外觀質量檢驗規范(ISO 3601-3:2005,IDT)

      GB/T 3512-2001 硫化橡膠或熱塑性橡膠 熱空氣加速老化和耐熱試驗(eqv ISO 188:1998)

      GB/T 5721-1993 橡膠密封制品標志、包裝、運輸、貯存的一般規定

      GB/T 7759-1996 硫化橡膠、熱塑性橡膠 常溫、高溫和低溫下壓縮永久變形測定(eqv ISO 815:1991)

      GB/T 10111-2008 隨機數的產生及其在產品質量抽樣檢驗中的應用程序

      JB/T 8293.2-1999 浮動油封 試驗方法

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      浮動油封  floating seal

      利用橡膠圈的變形彈力所產生的軸向力使兩個浮動金屬環經過研磨的端面相互緊貼而又相對滑動的機械密封組件。

3.2

      DO型浮動油封  DO type floating seal

      橡膠圈的截面為圓形的浮動油封。

3.3

      浮動密封環  seal ring

      浮動油封中成對使用，由耐磨金屬材料制成的端面經過研磨起密封作用的金屬圓環。

3.4

      浮動油封座  housing bore

      采煤機械輸出軸密封部位加工有安裝浮動油封組件的錐面內腔的零件。

4 結構和基本尺寸

4.1 DO型浮動油封（以下簡稱浮封）是由兩個浮動密封環（以下簡稱浮封環）和兩個O形橡膠密封圈（以下簡稱O形圈）組成的端面機械密封裝置（見圖1）。浮封環由耐磨金屬材料制成。浮封環成對使用起密封作用，一個隨轉動件轉動，另一個相對靜止，兩個浮封環互相緊貼的端面稱為密封面，也稱為亮帶。0形圈裝在浮封環外錐面和浮封座錐面內腔之間，依靠其壓縮變形使浮封環密封端面保持一定的軸向壓緊力。浮封環和O形圈分別安裝在兩件浮動油封座（以下簡稱浮封座）的錐面內腔內。浮封的規格尺寸以浮封環的密封面公稱外徑Da來表示，浮封的規格系列見表1。

1－浮封環；2－O形圈；3－浮封座

圖1 浮封結構安裝

4.2 浮封環的結構形狀見圖2，不同規格浮封的浮封環基本尺寸見表1。

4.3 O形圈的結構形狀見圖3，不同規格浮封的O形圈的尺寸見表1。

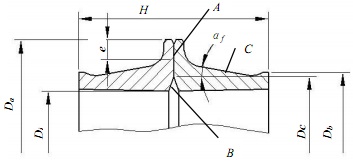

圖2 浮封環

圖3 O形圈

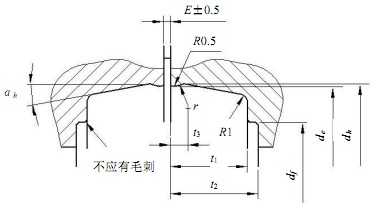

圖4 浮封座腔

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
