GB/T 5169.35-2015 電工電子產品著火危險試驗 第35部分:燃燒流的腐蝕危害 總則
- 發表時間:2022-11-22
- 來源:共立消防
- 人氣:
1 范圍
GB/T 5169的本部分規定了:
a)腐蝕危害試驗方法概況;
b)腐蝕危害測量方法;
c)試驗方法需考慮的問題;
d)腐蝕危害數據與危險評定的相關性。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。
GB/T 5169.2-2013 電工電子產品著火危險試驗 第2部分:著火危險評定導則 總則(IEC 60695-1-10:2009,IDT)
GB/T 5169.36-2015 電工電子產品著火危險試驗 第36部分:燃燒流的腐蝕危害 試驗方法概要和相關性(IEC/TS 60695-5-2:2002,IDT)
GB/T 17650.1-1998 取自電纜或光纜的材料燃燒時釋出氣體的試驗方法 第1部分:鹵酸氣體總量的測定(idt IEC 60754-1:1994)
GB/T 17650.2-1998 取自電纜或光纜的材料燃燒時釋出氣體的試驗方法 第2部分:用測量pH值和電導率來測定氣體的酸度(idt IEC 60754-2:1991)
ISO/TR 9122-1:1989 燃燒流的毒性試驗 第1部分:導則(Toxicity testing of fire effluents-Part 1:General)
ISO 11907-2:1995 塑料 煙的產生 燃燒流的腐蝕測量 第2部分:靜態法(Plastics-Smokegeneration-Determination of the corrosivity of fire effluents-Part 2:Static method)
ISO 11907-3:1998 塑料 煙的產生 燃燒流的腐蝕測量 第3部分:使用移動爐的動態分解法(Plastics-Smoke generation--Determination of the corrosivity of fire effluents-Part 3:Dynamic de-composition method using a travelling furnace)
ISO 11907-4:1998 塑料 煙的產生 燃燒流的腐蝕測量 第4部分:使用錐形腐蝕計的動態分解法(Plastics-Smoke generation-Determination of the corrosivity of fire effluents-Part 4:Dynamic decomposition method using a conical radiant heater)
ISO/IEC 13943:2000 消防安全 詞匯(Fire safety-Vocabulary)
IEC/TS 60695-5-3 著火危險試驗第5-3部分:燃燒流的腐蝕危害 泄漏電流和金屬損失試驗方法(Fire hazard testing-Part 5-3:Corrosion damage effects of fire effluent-Leakage current and metal loss test method)
ASTM D 2671-00 電工用熱縮性管材的標準試驗方法(Standard Test Methods for Heat-Shrinkable Tubing for Electrical Use
3 術語和定義
ISO/IEC 13943:2000界定的以及下列術語和定義適用于本文件。
3.1
腐蝕危害 corrosion damage
由于化學作用引起的物理和/或化學危害或功能受損。
[ISO/IEC 13943:2000,定義25]
3.2
腐蝕電極 corrosion target
在指定條件下,用于測量腐蝕危害程度的傳感器。
注:該傳感器可以為產品、組件或用于模擬它們的參考物質。
[ISO/IEC 13943:2000,定義26]
3.3
臨界相對濕度 critical relative humidity
引起泄漏電流超過產品規定值的相對濕度值。
3.4
燃燒流 fire effluent
由燃燒或熱解產生的所有氣體和/或氣溶膠(包括懸浮顆粒)的總稱。
[ISO/IEC 13943:2000,定義45]
3.5
燃燒流衰減特性 fire effluent decay characteristics
燃燒流隨時間和蔓延而產生的物理和/或化學變化。
3.6
燃燒流的蔓延 fire effluent transport
燃燒流離開著火位置的移動。
3.7
火情 fire scenario
對特定場所真實火災或大規模模擬試驗,從起燃前到燃燒結束的一個或多個階段條件(包括環境條件)的詳細描述。
[ISO/IEC 13943:2000,定義58]
3.8
起燃源 ignition source
引發燃燒的能量來源。
[ISO/IEC 13943:2000,定義97]
3.9
泄漏電流 leakage current
非期望回路的電流。
3.10
煙 smoke
燃燒流的可見部分。
[ISO/IEC 13943:2000,定義150]
4 火情和著火模型
近年來,燃燒流分析工作有很大進展。眾所周知,燃燒產物的混合物組分主要取決于燃燒材料性質、溫度和通風條件,尤其還有著火位置處的氧氣通入量。表1顯示了大氣變化環境中的不同著火階段。實驗室規模試驗條件可參考該表格,以盡可能與全規模火災的情況一致。
由于火災包含一系列復雜和相互關聯的物理和化學現象,導致實驗室規模的儀器很難全面模擬一場火災。物理著火模型的有效性問題或許是所有著火試驗最難的技術問題。
電工電子產品著火危險評定的概況在GB/T 5169.2-2013中有給出。
起燃后,根據環境條件以及可燃材料的放置情況,火勢發展可能出現不同的方式。但是,火勢發展的一般模型可以在隔室中建立,它的溫度-時間曲線大致顯示為3個階段,外加一個衰退階段(見圖1)。
階段1(無焰分解)是維持燃燒之前的著火開始階段,燃燒室溫度幾乎沒有增加。這個階段的主要危險是起燃和煙的生成。
階段2(發展中的著火)從起燃開始到燃燒室溫度成迅速增加結束。這個階段的主要危險除產煙外,還有火焰的蔓延和熱釋放。
階段3(完全著火)的開始是室內所有可燃物的表面分解到一定程度時,整個室內突然起燃,并伴隨溫度急速并大幅度的上升(轟燃)。
階段3結束時,可燃物和/或氧氣已被大量消耗,因此溫度會以一定的速率下降,這也取決于系統的通風以及熱量和質量轉換特性。這個階段通常被認為是衰退階段。
上述每個階段都可能產生不同的混合分解產物,反之,這些分解產物也會影響該階段燃燒流的腐蝕電位。

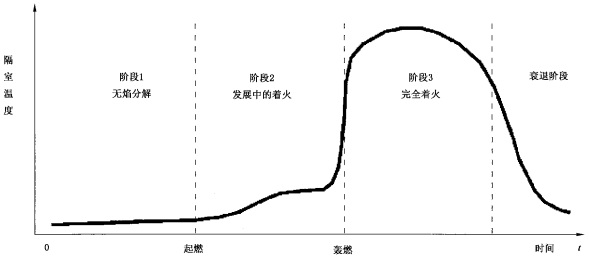

圖1 隔室中著火發展的不同階段
以上為標準部分內容,如需看標準全文,請到相關授權網站購買標準正版。
