1 范圍

      本標(biāo)準(zhǔn)規(guī)定了硬質(zhì)塑料小試樣同熾熱棒接觸時(shí)燃燒性能的測(cè)定方法。

2 規(guī)范性引用文件

      下列文件中的條款通過(guò)本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內(nèi)容）或修訂版均不適用于本標(biāo)準(zhǔn)，然而，鼓勵(lì)根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標(biāo)準(zhǔn)。

      GB/T 5471-2008 塑料 熱固性塑料試樣的壓塑（ISO 295：2004，IDT）

      GB/T 9352-2008 塑料 熱塑性塑料材料試樣的壓塑（ISO 293：2004，IDT）

      GB/T 17037.1-1997 熱塑性塑料材料注塑試樣的制備第1部分：一般原理及多用途試樣和長(zhǎng)條試樣的制備（ISO 294-1：1996，IDT）

      ISO 2818：1994 塑料 機(jī)械加工法制備試樣

3 原理

      將試樣一端水平地夾持，使試樣自由端與加熱到955℃±15℃的熾熱棒接觸規(guī)定時(shí)間后，評(píng)定試樣的燃燒特性。

4 試驗(yàn)意義

      本標(biāo)準(zhǔn)不適用于評(píng)定使用中可能發(fā)生的著火危險(xiǎn)性。

      在本標(biāo)準(zhǔn)所述條件下對(duì)材料所做的試驗(yàn)，對(duì)比較各種材料的燃燒特性、檢驗(yàn)加工工藝，以及作為材料使用前或使用過(guò)程中燃燒性能惡化或改變的量度有較大的價(jià)值。本試驗(yàn)是為了質(zhì)量控制和產(chǎn)品評(píng)價(jià)設(shè)計(jì)的，對(duì)于非本試驗(yàn)所規(guī)定的條件下材料的性能并無(wú)意義，它并不能預(yù)測(cè)材料在實(shí)際燃燒情況下的性能。

5 儀器

5.1 試驗(yàn)箱

      容積約為1m³，帶有通風(fēng)裝置及觀察窗口。

5.2 試驗(yàn)裝置

      試驗(yàn)裝置包括下列部件（見(jiàn)圖1）。

5.2.1 夾具

      用以固定試樣，如圖1（X-X剖面）所示。固定在有滑動(dòng)基座的直立支架上端，可試驗(yàn)不同長(zhǎng)度的試樣。

5.2.2 點(diǎn)燃源

      帶有金屬觸點(diǎn)的熾熱棒，直徑8mm，長(zhǎng)約100mm，可加熱到955℃±15℃。

5.2.3 絕緣（陶瓷或石棉）支架

      用于固定熾熱棒，確保熾熱棒在必要時(shí)能與試樣分離。

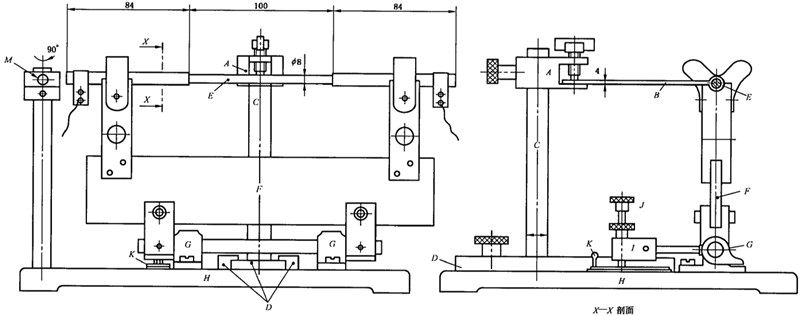

單位為毫米

      A一夾具；

      B-試樣；

      C、F-支架：

      D-滑動(dòng)基座；

      E-熾熱棒；

      G-軸承；

      H-基板；

      I一平衡器；

      J一制動(dòng)螺絲；

      K-轉(zhuǎn)動(dòng)板；

      M一定位棒。

5.2.4 平衡器

      使熾熱棒與試樣端點(diǎn)接觸時(shí)施加約0.3N的力。

5.2.5 制動(dòng)螺絲

      在試樣燒損約5mm之前，熾熱棒能一直保持與試樣接觸。

5.2.6 定位棒

      直徑8mm，長(zhǎng)150mm，代替熾熱棒調(diào)整試樣的位置。

5.3 檢驗(yàn)熾熱棒溫度的器具

      秒表。

6 試樣

      試樣長(zhǎng)120mm～130mm，寬10mm±0.2mm，厚4mm±0.2mm。試樣表面應(yīng)平整光滑，無(wú)氣泡、飛邊、毛刺等缺陷。每組試驗(yàn)5個(gè)試樣。

      每個(gè)試樣應(yīng)在距其被燒端95mm處劃一標(biāo)線。試樣可按GB/T 5471-2008、GB/T 9352-2008、GB/T 17037.1-1997和ISO 2818：1994所述方法以壓制、注塑或澆鑄模塑而成，或由模塑件、板材、管材或棒材機(jī)械加工而成。

      除非另有規(guī)定或商定，試樣可不進(jìn)行狀態(tài)調(diào)節(jié)。

7 操作

7.1 安裝試樣

      將裝有熾熱棒的支架下傾離開(kāi)正常位置，定位棒轉(zhuǎn)到試驗(yàn)時(shí)熾熱棒所在的位置，安裝試樣，使夾具和試樣標(biāo)線間的距離約為10mm，調(diào)節(jié)夾具和直立架，使試樣前端與定位棒接觸。

7.2 點(diǎn)燃

      將熾熱棒加熱到955℃±15℃，并保持恒定，使熾熱棒和試樣前端接觸3min后離開(kāi)試樣。用秒表記錄燃燒時(shí)間t，以s表示。

      燃燒時(shí)間從火焰出現(xiàn)開(kāi)始到火焰熄滅或火焰到達(dá)95mm標(biāo)線止。

7.3 試驗(yàn)終止條件

7.3.1 如果無(wú)可見(jiàn)火焰，則在熾熱棒移開(kāi)30s后終止試驗(yàn)。

7.3.2 如果火焰在到達(dá)95mm標(biāo)線前熄滅，則在熾熱棒離開(kāi)30s后終止試驗(yàn)。

7.3.3 如果火焰到達(dá)95mm標(biāo)線，則終止試驗(yàn)并熄滅火焰。

7.4 測(cè)量

      試驗(yàn)終止后，測(cè)量試樣標(biāo)線到燒損痕跡之間最小的未破壞長(zhǎng)度，并記錄測(cè)量的未破壞長(zhǎng)度最小值p，以mm表示。

      將標(biāo)線到燒損痕跡的最近距離作為未破壞長(zhǎng)度。燒損痕跡包括完全和部分燒毀、燒焦和脆化的區(qū)域，不包括熏黑、玷污、變形或變色的區(qū)域，也不包括材料離開(kāi)了熱源后收縮或熔融的區(qū)域。

8 結(jié)果表示

      計(jì)算

      ——五個(gè)試樣的平均燃燒時(shí)間t，單位為秒（s）；

      ——五個(gè)試樣的平均破壞長(zhǎng)度L，單位為毫米（mm）。

      對(duì)于單個(gè)試樣按式（1）計(jì)算：

以上為標(biāo)準(zhǔn)部分內(nèi)容，如需看標(biāo)準(zhǔn)全文，請(qǐng)到相關(guān)授權(quán)網(wǎng)站購(gòu)買(mǎi)標(biāo)準(zhǔn)正版。
