1 范圍

      GB/T 23913的本部分規定了復合巖棉板耐火艙室的安裝節點的典型型式。

      本部分適用于船舶和海洋工程建筑物上具有耐火分隔要求的艙室和生活模塊的安裝節點的設計、制造和驗收。

2 分類

2.1 分類

      安裝節點分為A、B、C、D四類：

      a） A--襯板/隔板與襯板/隔板；

      b）B-天花板與天花板；

      c）C-天花板與襯板/隔板；

      d）D--襯板/隔板與甲板。

2.2 節點型式

2.2.1 襯板/隔板與襯板/隔板的典型安裝節點見表1。

2.2.2 天花板與天花板的典型安裝節點見表2。

2.2.3 天花板與襯板/隔板的典型安裝節點見表3。

2.2.4 襯板/隔板與甲板的典型安裝節點見表4。

2.2.5 未列人的安裝節點由供需雙方協商確定。

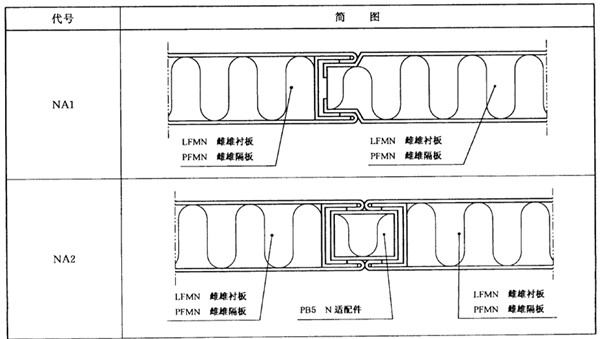

表1 襯板/隔板與襯板/隔板的典型安裝節點

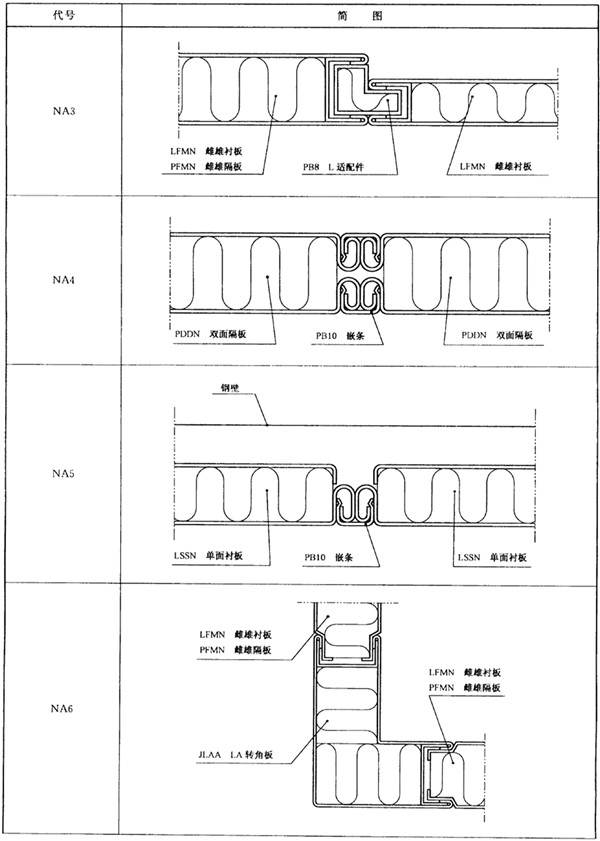

表1（續）

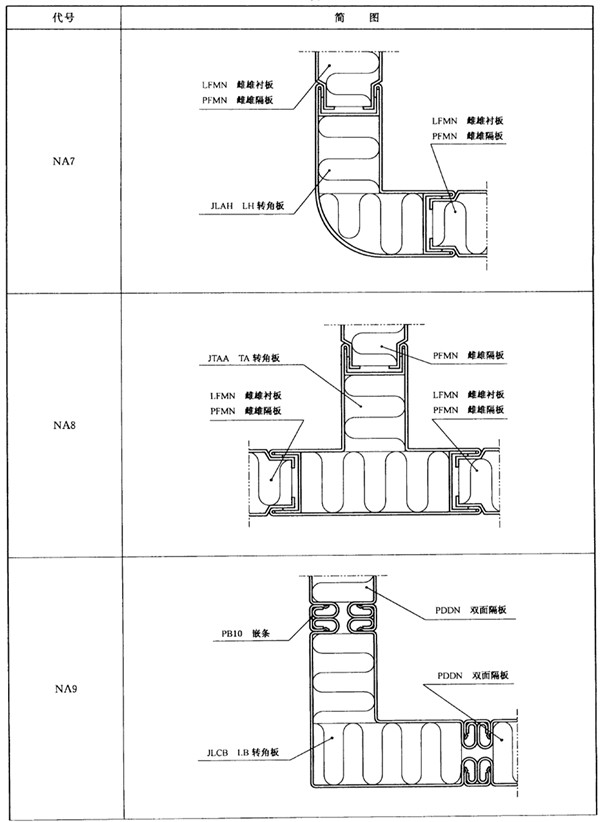

表1（續）

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
